澤攸科技原位TEM | 基于原位透射電子顯微鏡的倒裝芯片凸點界面微觀失效機制研究
日期:2025-12-24
在半導體技術持續向3D集成與先進封裝發展的背景下,微凸點作為高密度互連的關鍵結構,其機械可靠性直接影響到系統整體性能與壽命。當前行業面臨的核心技術瓶頸在于傳統宏觀測試方法(如剪切、拉伸測試)難以在納米尺度準確表征異質界面的本征強度與失效機理,尤其對于Cu/Ni、Ni/SnAg等多材料界面,其界面脆性、孔洞生長、晶界弱化等問題在熱?機械耦合載荷下極易引發失效,制約了高可靠、高密度封裝的進一步發展。

因此戰略上急需發展跨尺度、原位、定量的界面表征與調控技術,通過納米力學測試、微觀結構設計與工藝優化(如調控IMC組織、引入納米孿晶強化等),實現界面可靠性的精準評估與提升,支撐我國在先進封裝領域的自主創新與產業安全。

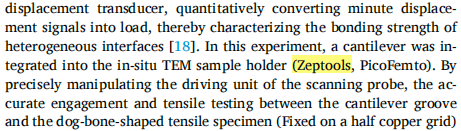

針對上述問題,由東南大學等組成的團隊利用澤攸科技原位TEM測量系統進行了深入研究,其核心創新為提出基于原位TEM的微凸點異質界面強度原位測試與表征方案,揭示了 Ni/SnAg 等異質界面因 IMC 相脆性、空洞積累導致的失效機制,建立了微觀界面強度量化體系以突破傳統測試技術瓶頸。

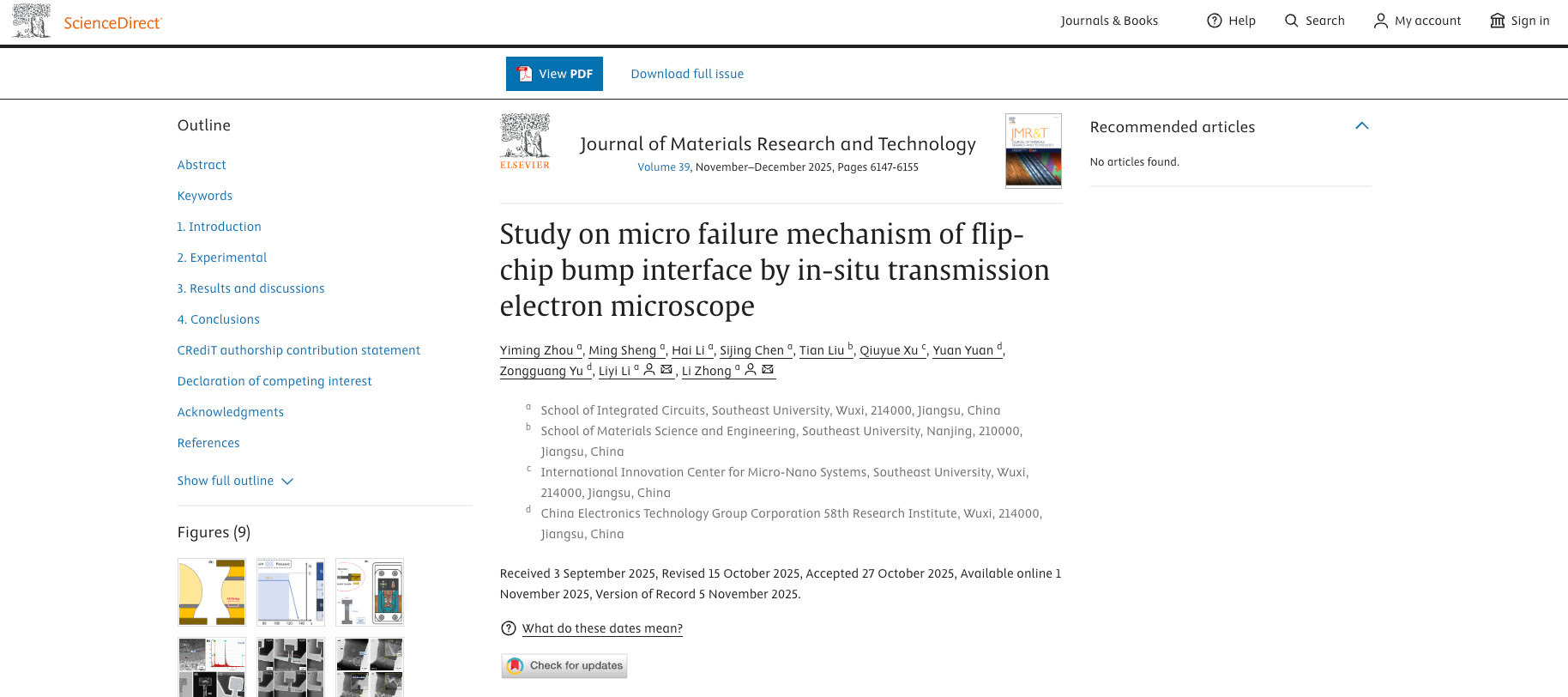

標題:Study on micro failure mechanism of flip-chip bump interface by in-situ transmission electron microscope
期刊:Journal of Materials Research and Technology
網址:https://doi.org/10.1016/j.jmrt.2025.10.233

異質界面拉伸強度定量表征
研究團隊通過懸臂梁測試精確測定了微凸點中Cu/Ni和Ni/SnAg兩種關鍵異質界面的力學性能。實驗結果表明,Cu/Ni界面拉伸強度高達約1775 MPa,而Ni/SnAg界面強度僅為335 MPa,相差5倍以上。這一巨大差異揭示了微凸點結構中薄弱環節的位置,為封裝設計提供了關鍵定量依據。微觀結構分析顯示,Ni/SnAg界面處形成了(Cu,Ni)?Sn?金屬間化合物(IMC),其與SnAg焊料邊界處存在大量Kirkendall空洞,成為界面強度顯著降低的重要原因。

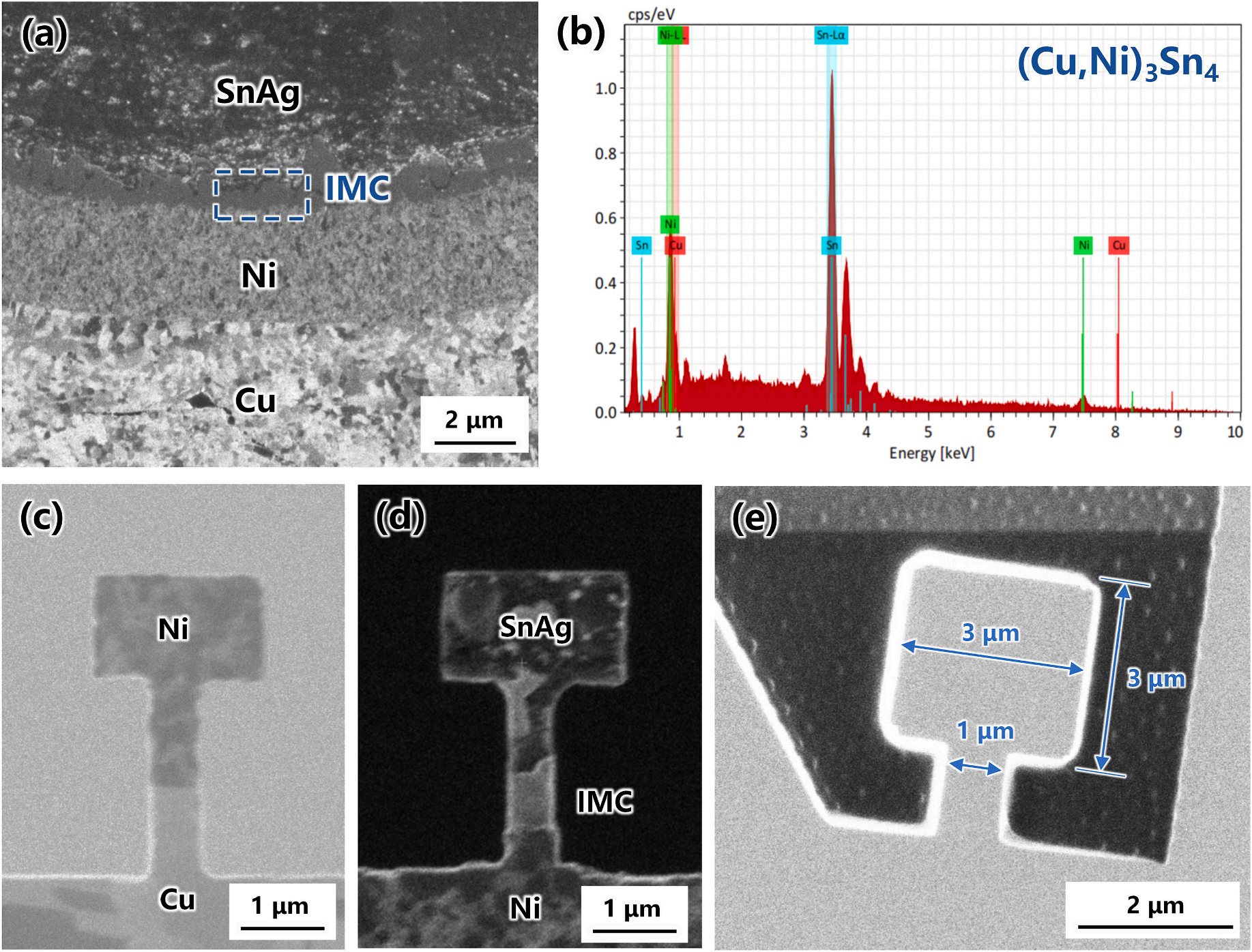

圖 (a) 鍵合后微凸點橫截面的掃描電子顯微鏡(SEM)圖像;(b) 金屬間化合物(IMC)的能譜(EDS)成分圖;(c) Cu/Ni界面的拉伸測試樣品;(d) Ni/SnAg(IMC)界面的拉伸測試樣品;(e) 通過聚焦離子束(FIB)在懸臂梁尖端加工的凹槽

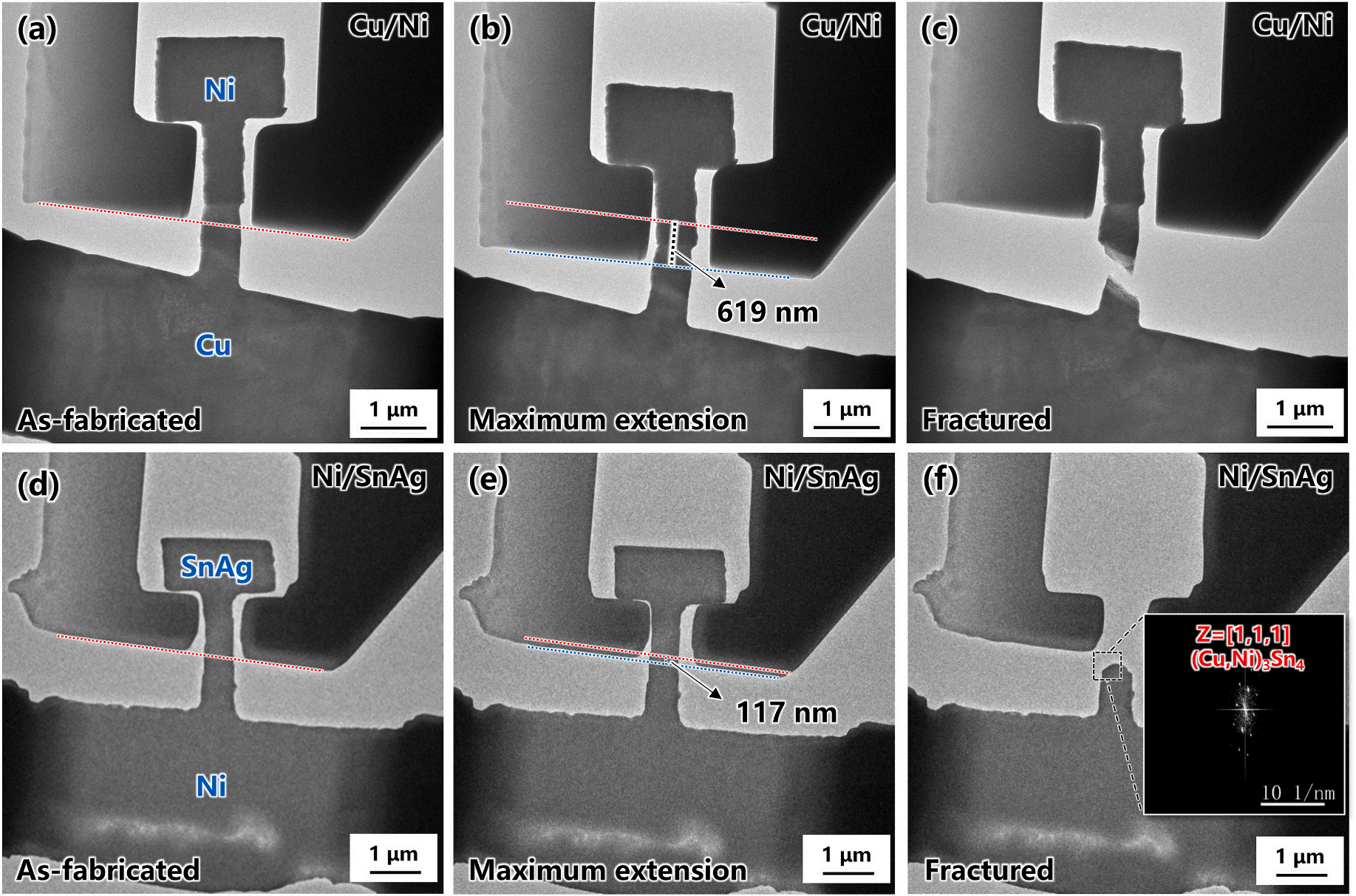

圖 透射電子顯微鏡(TEM)下懸臂梁拉伸測試結果:(a–c) Cu/Ni界面樣品的初始狀態、最大伸長狀態和斷裂狀態;(d–f) Ni/SnAg界面樣品的初始狀態、最大伸長狀態和斷裂狀態
Cu/Ni界面失效微觀機制解析
利用澤攸科技原位TEM測量系統,研究團隊在納米尺度實時捕捉了Cu/Ni界面在拉伸載荷下的微觀變形演化過程。原位觀察發現,斷裂并非發生在Cu/Ni界面處,而是位于Cu層內部;Cu層中預先存在的納米孿晶有效阻礙了微裂紋擴展,而多滑移帶在晶粒內部的交互作用最終導致"W"形斷裂路徑形成。澤攸科技原位TEM測量系統的高精度操控能力使研究者能夠精確控制載荷施加過程,同時通過實時成像清晰記錄位錯運動與孿晶界相互作用的動態過程,揭示了納米孿晶結構對界面強度的增強機制。

圖 Cu/Ni界面的原位透射電鏡(TEM)拉伸測試結果:(a) 試樣在0秒時的初始微觀結構;(b) 試樣在377秒時的微觀結構及其局部放大圖;(c) 試樣在907秒時的微觀結構及其局部放大圖;(d) 試樣在1465秒時的微觀結構及其局部放大圖
Ni/SnAg界面拉伸失效行為研究
在拉伸載荷下,Ni/SnAg界面展現出獨特的"空洞生長-聚結-界面開裂"失效機制。原位TEM觀察顯示,IMC/SnAg邊界處預先存在的Kirkendall空洞在載荷作用下顯著擴展,隨后相互連接形成連續裂紋路徑。研究發現,這些空洞主要分布在IMC靠近焊料一側,歸因于Sn原子與Ni原子擴散速率差異導致的空位聚集。在拉伸過程中,SnAg焊料層顯著延展吸收應變,而Ni/IMC界面保持穩定,證實IMC/SnAg邊界是整個結構中薄弱區域,這與宏觀測試中觀察到的低強度現象完全吻合。

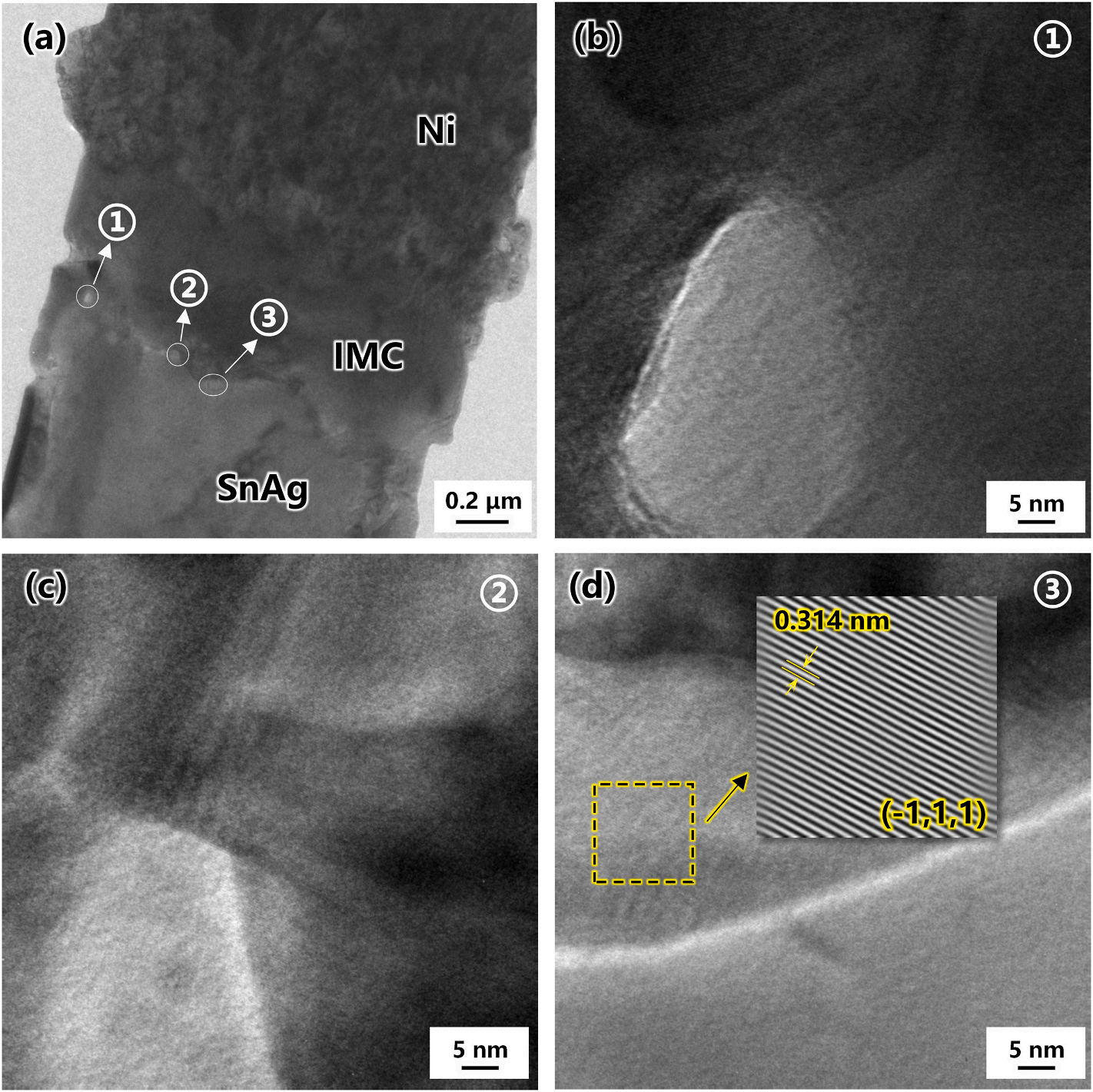

圖 拉伸測試前Ni/SnAg界面的透射電鏡(TEM)微觀結構:(a) Ni/SnAg界面的整體形貌,其中金屬間化合物(IMC)層位于Ni層與SnAg焊料之間;(b) (a)中區域①的局部放大圖;(c) (a)中區域②的局部放大圖;(d) (a)中區域③的局部放大圖及其對應的快速傅里葉變換(FFT)圖像

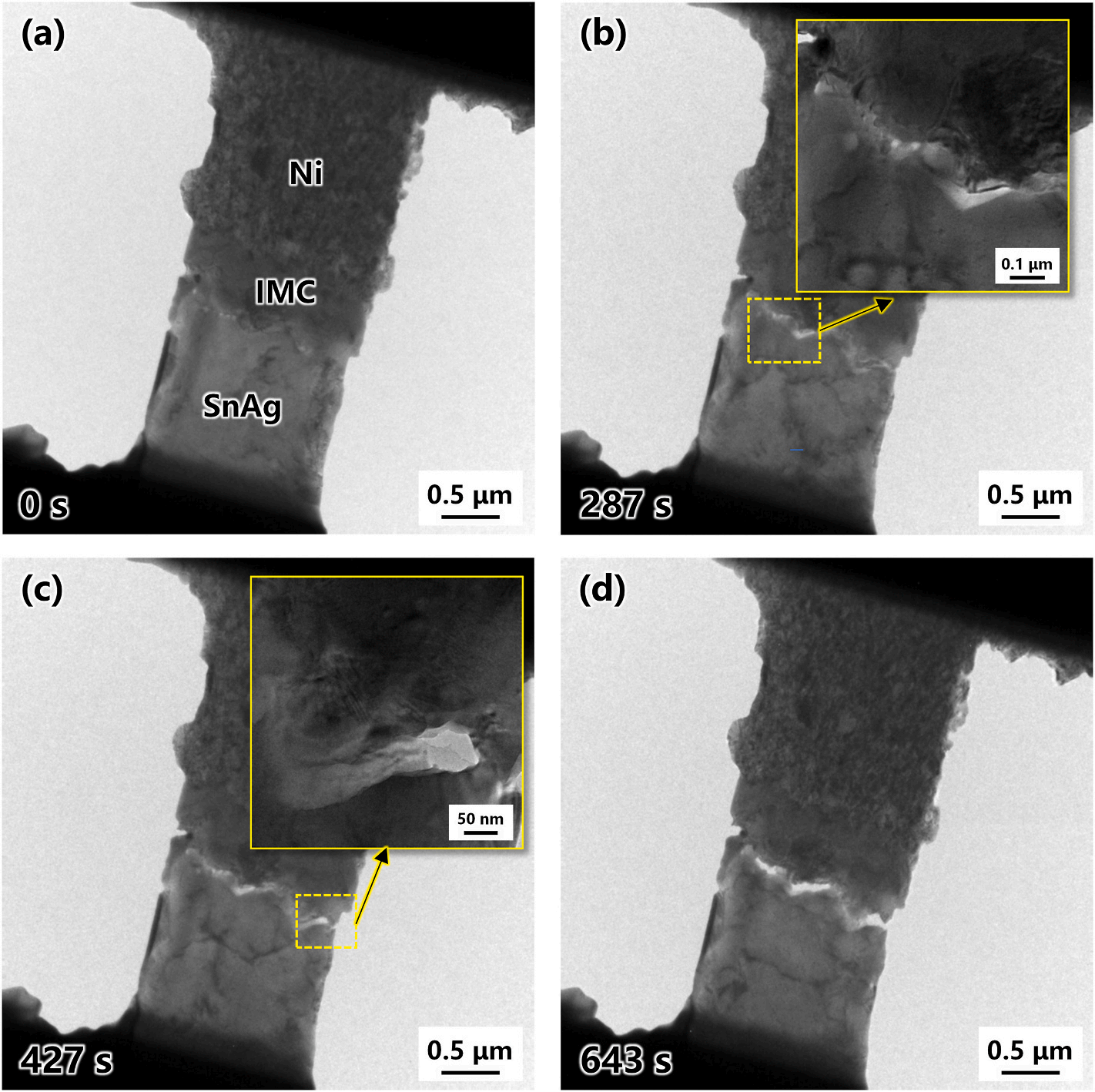

圖 Ni/SnAg界面的原位TEM拉伸測試結果:(a) 試樣在0秒時的初始微觀結構;(b) 試樣在287秒時的微觀結構及其局部放大圖;(c) 試樣在427秒時的微觀結構及其局部放大圖;(d) 試樣在643秒時的微觀結構
Ni/SnAg界面剪切載荷響應特性
為模擬微凸點在實際服役中可能遇到的剪切應力,研究團隊重新配置測試方案進行原位剪切實驗。結果表明,在剪切載荷下Ni/SnAg界面呈現完全不同的失效模式:裂紋優先在IMC晶界和三叉晶界處形核,并沿晶界擴展,最終穿透Ni層形成貫穿性斷裂路徑。與拉伸載荷下Kirkendall空洞主導失效不同,剪切條件下IMC粗大晶粒及其晶界缺陷成為主導因素。這一發現為優化IMC微觀結構提供了直接實驗證據,指明細化IMC晶粒、增強晶界結合強度是提升微凸點剪切可靠性的關鍵途徑。

圖 Ni/SnAg界面的原位TEM剪切測試結果:(a) 剪切模擬用聚焦離子束(FIB)樣品制備示意圖(黃色箭頭表示加載方向,藍色箭頭表示施力方向);(b) 初始微觀結構表征(制樣殘留的Pt層可忽略不計);(c) (b)中區域I和區域II的局部放大圖;(d) 試樣在206秒時的微觀結構及其局部放大圖;(e) 試樣在437秒時的微觀結構及其局部放大圖;(f) 試樣在636秒時的微觀結構
澤攸科技作為中國本土的儀器公司,是原位電子顯微鏡表征解決方案的一流供應商,推出的PicoFemto系列的原位透射電子顯微鏡表征解決方案,陸續為國內外用戶的重磅研究成果提供了技術支持。
作者:澤攸科技
