在電子顯微鏡的微觀世界里，我們失去了一切機械接觸的手段。要在一個直徑不到1微米的區域內進行亞納米級的觀察或加工，我們手中唯一的工具就是“場”——電場與磁場。電子光學的設計藝術，本質上就是對空間電勢分布的精密雕刻。

NanoMi開源項目為我們提供了一個絕佳的物理教具，展示了如何用最基礎的靜電場構建一個成像系統。而當我們將視線轉向工業級的澤攸科技ZEM系列掃描電鏡與圖形發生器時，我們則能看到，當這種對“場”的控制精度達到億分之一時，電子束將如何從“觀測的探針”進化為“精密的刻刀”。

單電位透鏡：在真空中雕刻等勢面

在上一篇文章打破黑盒——從NanoMi看臺式電鏡的模塊化革命中，我們提到了NanoMi采用了靜電透鏡。但在物理層面，它究竟是如何工作的？光線通過玻璃透鏡是因?yàn)榻橘|(zhì)折射率的改變，而電子通過靜電透鏡，實際上是穿越了一系列復雜的“等勢面”。NanoMi所使用的核心透鏡被稱為單電位透鏡，其經典結構由三個沿光軸排列的環形電極組成。

圖 單電位透鏡的透視圖

在物理機制上，這種透鏡利用的是“鞍形場”效應。當中間電極施加與電子電荷同號的負高壓（減速模式），而前后電極接地時，電子進入透鏡區域會經歷一個先減速后加速的過程。

外圍的電子：由于電場線的彎曲，離光軸較遠的電子會受到更強的徑向分力，被迫向軸心偏轉。

軸心的電子：受到的徑向力較小，直線傳播。

這種“邊緣折射率大、中心折射率小”的特性，迫使電子束匯聚。NanoMi的設計圖紙顯示，其透鏡電極由鋁合金精密加工而成，并使用PEEK材料進行高壓絕緣。這種結構的精妙之處在于，只要電極幾何形狀固定，電子的軌跡就僅取決于電壓比，而與電子的具體質量無關，這也意味著它同樣適用于離子束聚焦。

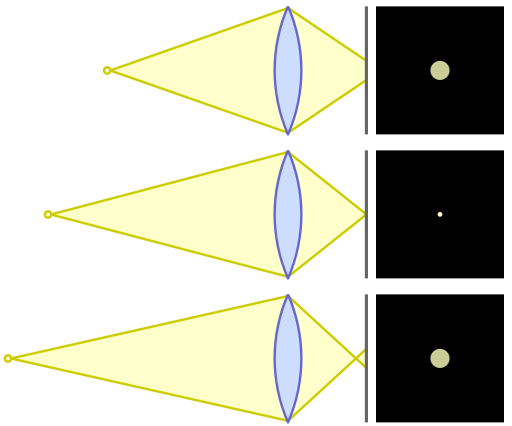

圖 彌散圓

不過靜電透鏡并非完美，在工程實踐中，其挑戰在于球差。NanoMi的模擬數據顯示，其球差系數較大，約為數十毫米量級。這意味著遠軸電子無法與近軸電子匯聚在同一點，形成了一個彌散圓。

澤攸科技的ZEM系列掃描電鏡雖然同樣采用了輕量化的路線，但在工程上進行了深度優化，使得ZEM30Pro即便在使用LaB6燈絲時，也能在30kV下實現優于2.5nm的分辨率。

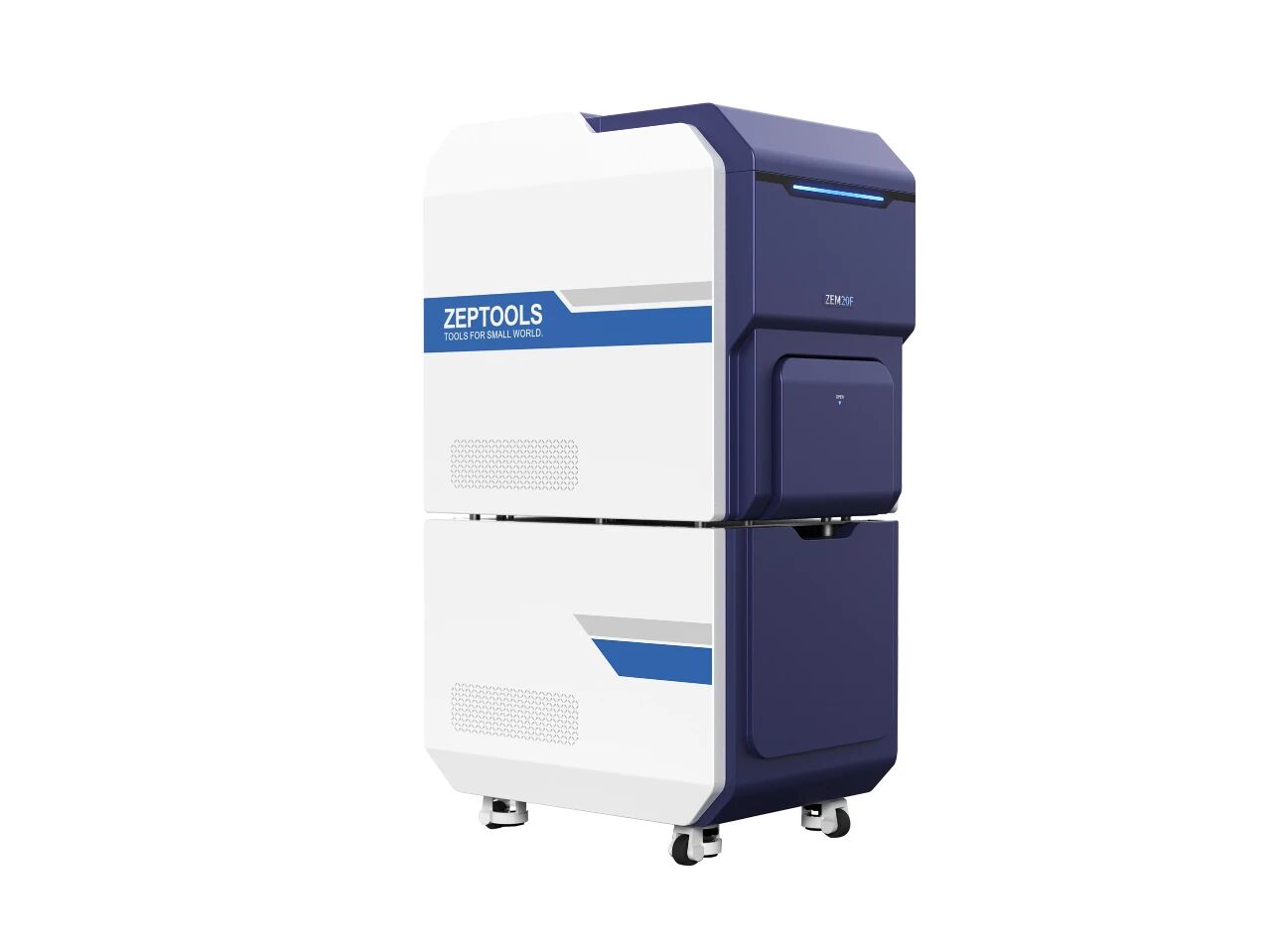

圖 ZEM30Pro多功能掃描電鏡

色差的物理博弈：從熱電子到量子隧穿

如果說球差是透鏡幾何形狀的“胎病”，那么色差就是電子源帶來的“先天不足”。

在NanoMi的基礎配置中，使用的是鎢發夾燈絲。從物理學角度看，這是一種熱致發射源。當鎢絲被加熱到2700K時，電子獲得足夠的動能克服逸出功“沸騰”出來。但問題在于這些電子的初動能并不一致，其能量散布（EnergySpread, ΔE）通常在1.5eV到2.5eV之間。

根據色差公式：

當加速電壓E較低時（例如5kV），ΔE的影響會被急劇放大。這就好比我們用白光去照射凸透鏡，焦點周圍必然會出現彩虹般的光暈。這就是為什么NanoMi在低電壓下的分辨率會顯著下降的原因。

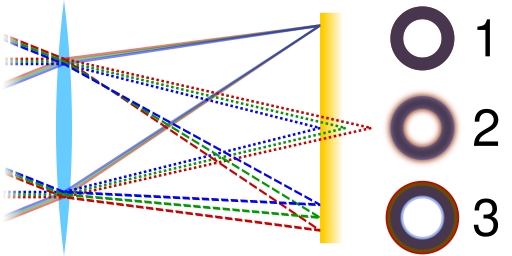

圖 一個理想的圓環圖像（1）與僅存在軸向（2）和僅存在橫向（3）色差的圖像的對比

為了突破這一物理極限，澤攸科技的ZEM Ultra引入了肖特基場發射電子槍，這不是簡單的升級，而是物理機制的質變。

量子隧穿：場發射不再單純依賴高溫，而是利用極尖（Tip）處極高的電場強度，將勢壘壓低并變窄，使電子通過“量子隧穿效應”穿過勢壘。

虛源極小：場發射的電子源尺寸僅為鎢燈絲的千分之一。

單色性：最關鍵的是，其能量散布ΔE被壓縮到了0.3eV-0.7eV量級。

這種極高的“單色性”使得電子束在穿過靜電透鏡時，折射角度高度一致，從而極大地消除了色差。配合ZEM Ultra的三級獨立真空設計（保持槍室真空度優于 Pa），這種物理上的優勢被轉化為工程上的勝勢，使其在15kV電壓下依然能保持優于2.5nm的極高分辨率。

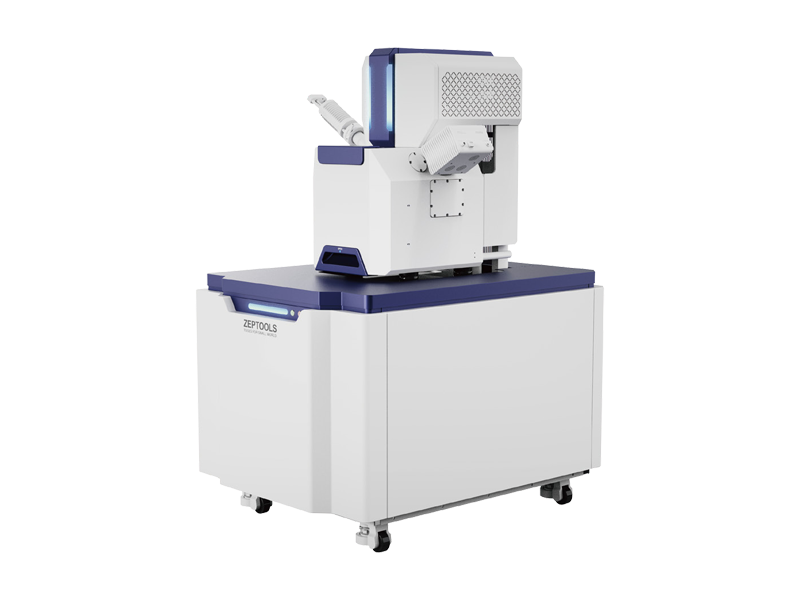

圖 ZEM Ultra場發射掃描電鏡

偏轉的藝術：從光柵成像到矢量光刻當電子束被透鏡匯聚成極細的探針后，它需要被“搬運”到樣品表面的特定位置，這就是偏轉系統的工作。NanoMi項目展示了偏轉器的基本構造：兩對靜電極板，分別控制X和Y方向的位移 。通過在極板上施加鋸齒波電壓，電子束在樣品表面進行逐行掃描，結合探測器采集的信號強度，還原出微觀地貌。

然而如果我們將對電子束的控制從“掃描”升級為“書寫”，技術難度將呈指數級上升。這就是電子束光刻（EBL）技術，也是澤攸科技ZPG20圖形發生器的核心領域。

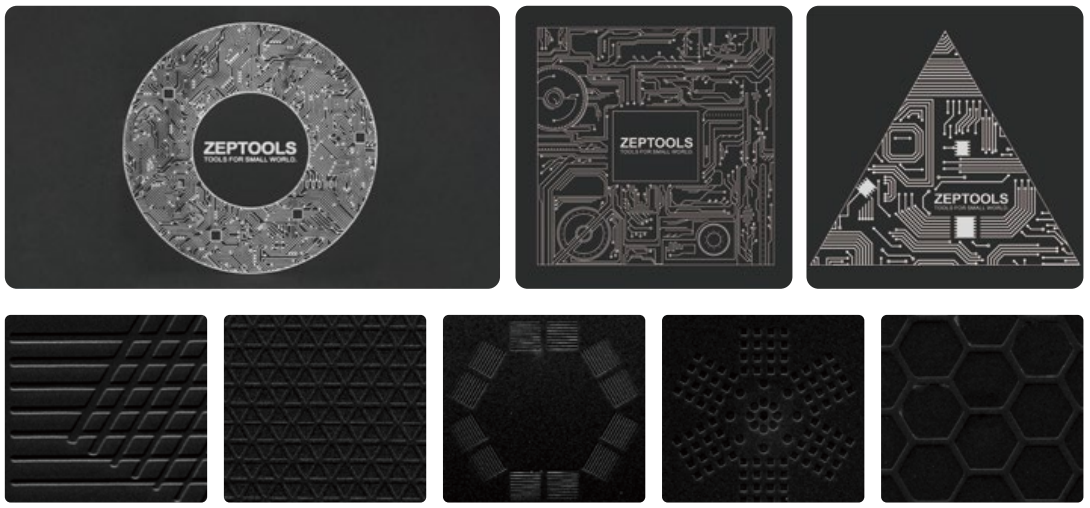

圖 一體化的高速圖形發生系統，允許用戶快速、便捷地刻蝕復雜圖案

在成像模式下（如NanoMi），我們只需要電子束跑得快、跑得勻，但在光刻模式下，我們需要電子束指哪打哪，且須在納秒級的時間內精確控制束流的通斷。

從16位到20位的跨越：與NanoMi的16位控制不同，ZPG20采用了高精度20位數模轉換器（D/A） 。 在電子學中，位數的提升意味著解析度的幾何級數增長。基于NanoMi的算法（16位對應1.5nm步進），20位DAC的精度理論上提高了16倍，這意味著電子束的定位精度可以達到亞納米級別。這種極致的細膩度，使得ZPG20能夠在掃描電鏡、聚焦離子束、掃描探針顯微鏡等設備上進行超高分辨率的圖案繪制。

鄰近效應校正與復雜工藝：當電子束轟擊材料時，散射電子會造成非預期的曝光，即“鄰近效應”，這會導致微納圖形邊緣模糊。NanoMi的基礎軟件并不具備處理這種復雜物理過程的能力。 而ZPG20集成了先進的鄰近效應校正功能和區域曝光劑量控制。系統可以根據圖案的疏密，智能調節電子束的駐留時間或強度。同時ZPG20支持“多圖層自動曝光”和“場校準、場拼接” ，結合激光干涉儀工件臺，可以實現≤45nm精度的套刻工藝 。這意味著工程師可以利用這套系統，制造出光電子器件、超構材料等高精度的微納結構。

智能化的控制：從手動調節到全自動聚焦

在NanoMi的開源設計中，為了獲得一張清晰的圖像，用戶往往需要手動調節透鏡電壓、像散器電壓，甚至需要手動平衡偏轉板的電位 。這雖然是一個極佳的教學過程，但在高通量的工業檢測中卻是效率的瓶頸。

澤攸科技ZEM系列展示了軟件算法如何賦能電子光學，部分機型均標配了“全自動操作”功能。

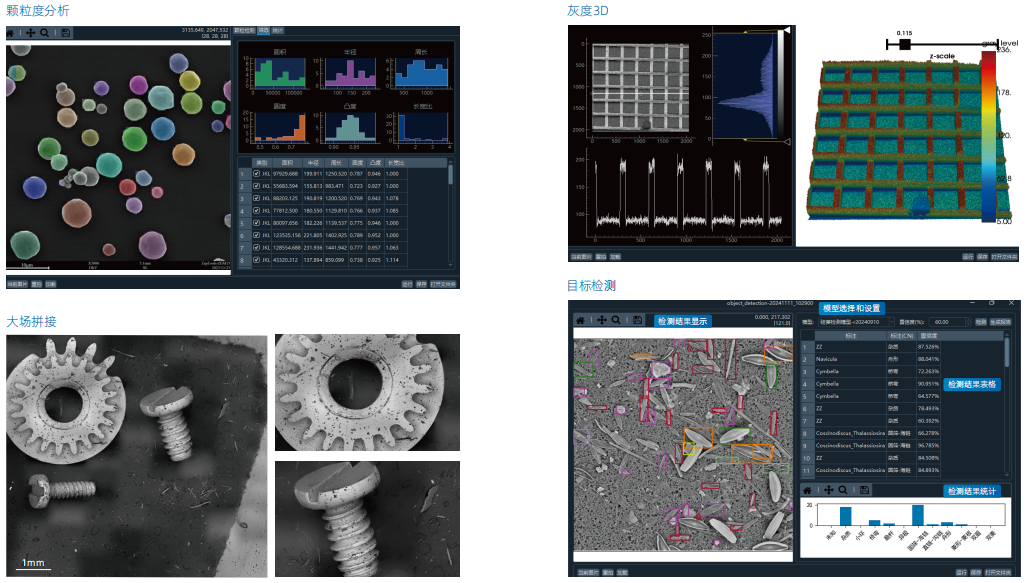

圖 澤攸科技ZEM系列掃描電鏡部分軟件功能

自動聚焦：系統通過分析圖像的銳度，自動閉環調節物鏡電流或電壓，在幾秒鐘內找到最佳焦平面 。

自動亮度對比度：自動分析圖像直方圖，調整探測器增益，確保圖像灰度分布處于最佳動態范圍 。

這種“一鍵式” 的操作體驗，屏蔽了底層的物理復雜性。用戶不再需要像操作NanoMi那樣去理解“電壓擺動” 的物理含義，只需點擊鼠標，即可獲得清晰的微觀圖像。此外ZEM30 Pro等機型還配備了光學導航和倉內攝像頭 ，實現了“所見即所得”的樣品定位，進一步降低了電子顯微鏡的使用門檻 。

從NanoMi到澤攸科技，我們看到了一條清晰的技術進化路徑。NanoMi以開源的精神，向我們揭示了電子光學的第一性原理：用靜電場構建透鏡，用電壓控制軌跡。它證明了電子顯微鏡并非不可觸碰的黑盒，而是一個可以被理解、被構建的物理系統。而澤攸科技的ZEM系列掃描電鏡與圖像發生器，則是在此基礎上，通過引入場發射物理機制、集成20位超高精度控制電路以及開發自動化算法，將這種物理原理推向了工程應用的極致。

在這里，電子束不再僅僅是一束用于觀察的光，它是科學家手中那把可以在原子尺度上進行觀測、分析甚至進行微納制造的刻刀。

參考資料1、Marek Malac . “NanoMi: An open source electron microscope hardware andsoftware platform.” Micron 163 (2022): Article 103362.

2、Reimer, Ludwig. Scanning Electron Microscopy: Physics of Image Formation and Microanalysis. Springer, 1998.

3、Orloff, Jon. Handbook of Charged Particle Optics. CRC Press, 2009.

4、維基百科：Einzel lens、球面像差、模糊圈、Chromatic aberration等
